Cabecera IP

La cabecera Ip esta formada por lo siguiente:

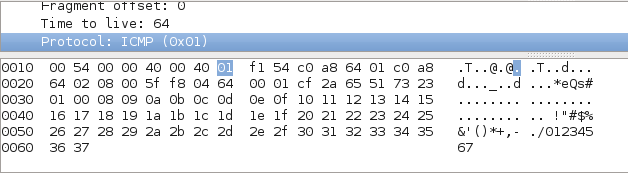

Ahora vamos analizar parte a parte,usando wireshark:

1/Versión;



La versión será IpV4,(0100),que son 4 bits,aparece "unido"(junto) en el wireshark con el HLEN,la versión sería el 4 y el HLEN el 5.

2/HLEN;



El HLEN,es la longitud de la cabecera del datagrama en palabras de 32 bits.En el wireshark sería el número 5 marcado.

3/Tipo de servicio;

Tipo de servicio,esta compuesto de 8 bits y especifica el nivel de prioridad,que puede ser inmediato,prioritario o de rutina.

4/Longitud Total;



La longitud Total  especifica la longitud total del ip entero,incluyendo la zona de datos y la cabecera de bytes.

5/Identificación;

Compuesto por 16 bits,contiene un entero que identifica el datagrama actual,asignado por el que envía,ayuda al reemblasado de los fragmentos de datagrama.

6/Flags(Señaladores);

Flags son 3 bits que indican los valores relativos a la fragmentación.El segundo bit indica que el paquete se puede fragmentar,mientras que el ultimo bit si el paquete es el último fragmento en una serie de paquetes fragmentados.

7/Fragment offset (Desplazamiento de fragmentos o Compensación de Fragmentos);

Fragment offset está compuesto de 13 bits.El campo que se utiliza para ayudar a reunir los

fragmentos de datagramas y el primer fragmento tiene desplazamiento cero.

8/Time to live(Tiempo de existencia);

Time to live está compuesto por 8 bits.mantiene un contador que decrece gradualmente hasta llegar a cero, momento en el que el datagrama es descartado, evitando que los paquetes circulen en loops indefinidamente

9/Protocolo;

Protocolo compuesto por 8 bits.Indica que protocolo de capa superior recibe los paquetes entrantes después de completado el procesamiento IP. Hay 2 tipos: 06 : TCP,17 : UDP

10/Suma de comprobación de encabezado;

Suma de comprobación de encabezado está compuesto por 16 bits.Se recalcula cada vez que cambia
alguno de sus campos

11/Direcciones Origen y Destino;

Direcciones Origen y Destino compuesto por 32 bits cada una.
